Маркировка электрических цепей, подключенных к щиту

Dynamo позволяет получать любые данные из модели, в том числе параметры электрических систем. В этом уроке получим номера всех присоединенных к щиту электрических цепей, а затем проставим марки.

Скачать материалы

1. Запускаем Dynamo (Управление - Визуальное программирование - Dynamo) и открываем файл "Маркировка отходящих линий.dyn".

2. Загружаем (обновляем) пакет BIMelectro в Dynamo (Пакеты - Поиск пакета...). В открывшемся окне вводим BIMelectro, выбираем пакет и устанавливаем.

3. Рассмотрим рабочее пространство.

  • Document.Current - получаем доступ к текущему документу;
  • Document.ActiveView - получаем доступ к активному виду;
  • Categories - выбираем категорию, которую будем маркировать;
  • SelectByCategoryAndView - выбираем все элементы по категории и виду;
  • ParameterName - имя параметра, в который будет записаны номера групп (для простоты использую поле "Марка";
  • Refresh - обновление входных данных;
  • SetElectricSystemNamesConnectedToPanel - узел, которые записывает номера цепей подключенных к данному щиту в заданный параметр.
4. Запускаем Dynamo и проверяем результат.

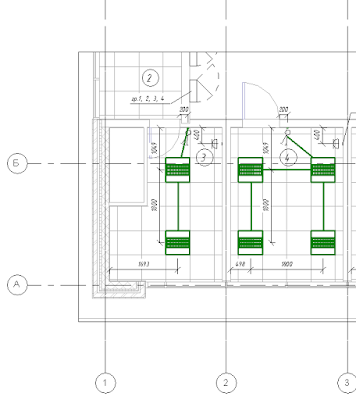

5. Осталось промаркировать элементы. Загружаем в проект семейство "Марка щита с номером групп отходящих линий.rfa".
